Антенна 3G/4G PETRA BB MIMO 2x2 (Панельная, 2 х 13-15 дБ)
По телефонам:
+7 (8452)711-999 +7(8452)906-996
Описание
Панельная антенна Petra BB MIMO 2x2 от российского завода Антэкс предназначена для использования с универсальными 3G/4G-модемами, поддерживающими стандарты мобильного интернета в диапазоне частот 1700–2700 МГц (в том числе UMTS-2100, LTE1800, LTE2600). Антенна имеет узкую диаграмму излучения сигнала и высокий коэффициент усиления (до 15 дБи), что позволяет применять ее на значительном удалении от базовых станций оператора.
Производительная антенна с поддержкой MIMO 2x2

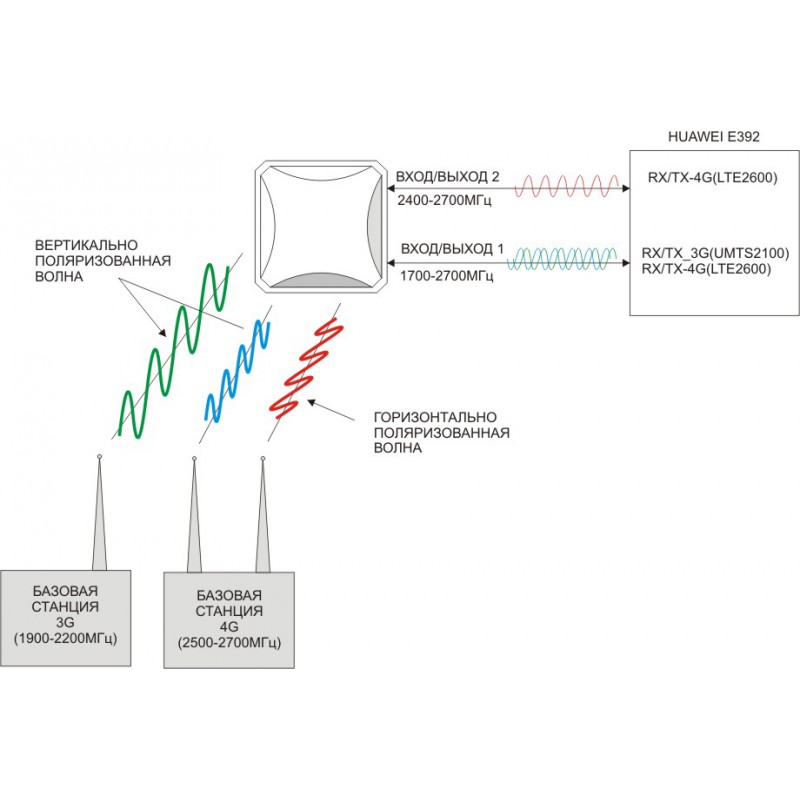

По конструктивному исполнению Petra BB MIMO 2x2 представляет собой синфазную полосковую решетку, активные излучатели которой надежно защищены от осадков и пыли пластиковым кожухом. Антенна поддерживает работу в двухканальном режиме MIMO, при котором данные предаются как в вертикальной, так и в горизонтальной поляризации. Каждый из каналов имеет свой независимый выход N-female.

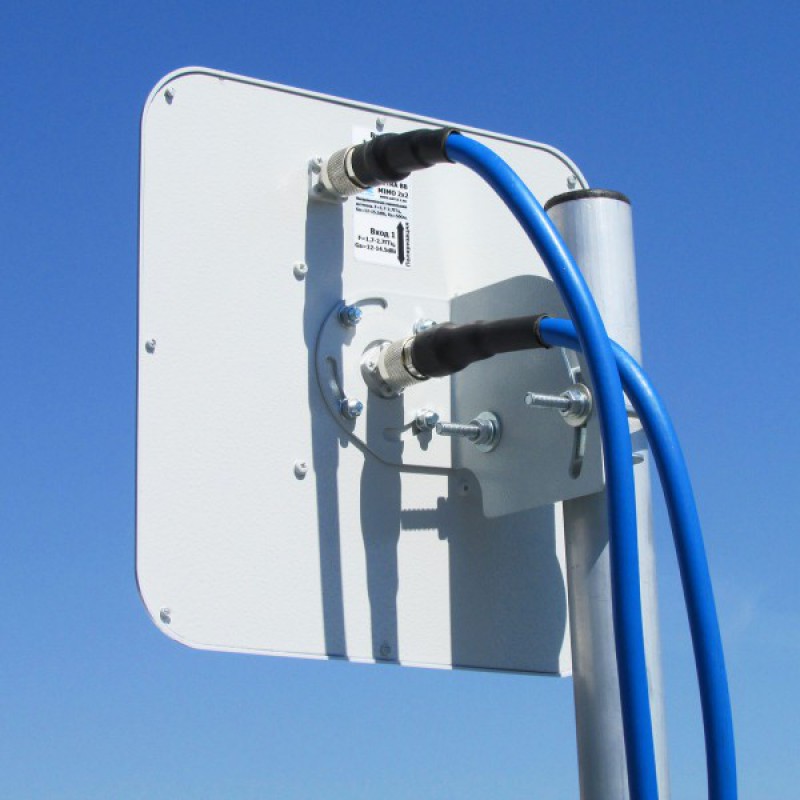

Petra BB MIMO 2x2 поставляется с узлом крепления на кронштейн, трубу или выносную мачту диаметром 20–52 мм. Конструкция крепления поддерживает регулировку в трех плоскостях (угол места, азимут, наклон поляризации), что позволяет точно настроить устройство в направлении ближайшей базовой станции оператора.
Антенна обладает скромными габаритами и малым весом, что значительно упрощает монтаж и эксплуатацию. Малая площадь кожуха антенны обеспечивает высокую устойчивость к ветровым нагрузкам.
Устройство связи для антенны Petra BB MIMO 2x2
Petra BB MIMO 2x2 широко применяется совместно с 3G/4G-модемами и роутерами в качестве пассивного устройства усиления. Среди наиболее популярных устройств связи — универсальный модем Huawei E3372h, модем с точкой доступа WiFi Huawei E8372, стационарный роутер Huawei B315.
Для подключения антенны к пользовательскому устройству потребуются 2 кабельные сборки. Дополнительно могут потребоваться переходники/пигтейлы. Кабели и переходники в комплект поставки антенны не входят и приобретаются отдельно.
Характеристики
|
Частотный диапазон |
1700–2700 МГц |
|
Максимальный коэффициент усиления |
2 x 12,5–15 дБи |
|
Ширина диаграммы направленности в H-плоскости |
30–35° |
|
Ширина диаграммы направленности в E-плоскости |
30–35° |
|
Уровень боковых лепестков |
≤ -12 дБ |
|
Развязка между портами в диапазоне 1700–2700 МГц |
≥ 28 дБ |
|
Входное сопротивление |
50 Ом |
|
КСВ в рабочем диапазоне частот |
≤ 1,5 |
|
Допустимая мощность |
10 Вт |
|
ВЧ-разъемы |
2 x N-female |
|
Поляризация |
вертикальная+горизонтальная / X-pol |
|
Крепление |
на мачту Ø20–52 мм |
|
Допустимая скорость ветра |
50 м/сек |
|
Материал антенны |
оцинкованная сталь |
|
Материал защитного кожуха |
поликарбонат+ABS |
|
Защитное покрытие |
порошковая полимерная краска |
|
Материал крепления |
сталь |
|
Температура эксплуатации |
от -60°С до +80°С |
|
Размер |
240 x 240 x 60 мм |
|
Вес (с креплением) |
1080 г |
|
Комплектация |
антенна, крепление на мачту, инструкция |
